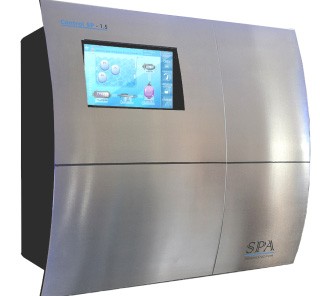

Универсальная станция дозирования и управления бассейном control SP 1.5

Технические характеристики:

• Удобство: блок управления с сенсорным экраном и с автоматическими насосами дозирования устанавливается в техническом помещении, ( дополнительно можно установить рядом с бассейном для управления Выносной сенсорный монитор 7,2", приобретается отдельно);
• Диапазон измерения: pH: 0-14.00 pH; Redox: 0-2000 mV; Температура: 0-100°C;
• Дисплей: 7" дюймовый цветной дисплей;
• Сенсорный экран: Емкостный сенсорный экран;
• Реле Setpoint 1,2...16: 15 сухих контактор реле (5 A max), 1 аварийный сигнал, свободный контакт реле (5 A max);
• Входные датчики: Датчик pH, датчик ORP, датчик потока, датчик температуры воды, датчик уровня воды, датчик уровня хим. реагентов, датчик температуры помещения, датчик влажности помещения, датчик  протечек, датчик задымления;
• Заданные значения: 5 измерений заданного значения, высокий уровень заданного значения, низкий уровень заданного значения, задержка, время MAX, высокий аварийный сигнал, низкий аварийный сигнал, реверс, PWM, блокировка потока, аварийная сигнализация блокировки;
• Регистратор данных: Регистратор данных с памятью (графики значений pH, ORP, T);
• E-mail: Автоматическое программирование для отправки на эл. почту, смартфон;
• Язык: Русский (Другие языки по запросу);
• Дистанционное управление: Возможность подключения выносного сенсорного дисплея (дополнительно);
• Сброс к заводским настройкам;
• Источник питания: 100-240 VAC;
• Корпус контроллера: ABV V0 material - IP65;
• Размеры: 490 x 420 x 170 mm

Выносной сенсорный монитор 7,2" - стоимость 32500 руб.

Силовой блок управления 220-380в 5 кВт, для аттракционов - 24100 руб.

                                                                                                           Описание товара.

Пульт управления бассейном Control SP-1.5 предназначен для осуществления полного автоматического контроля системой водоподготовки (измерения и коррекции кислотно-щелочного баланса pН и уровня хлора, дозации альгитинна или флокулянта), управления фильтрацией, доливом воды в чашу, нагревом (как с помощью теплообменника так и с использованием электронагревателя), RGB освещением бассейна, а так же аттракционами и плавающим покрытием! Кроме того, пульт управления контролирует внешнюю среду: влажность и температуру помещения, задымление, протечки.

Устройство и работа:

Автоматический пульт управления бассейном и реагентной обработки воды Control SP-1.5 разработана на основе микропроцессорного блока, который осуществляет измерение, индикацию и коррекцию величин путем управления работой насосов - дозаторов, а так же всем необходимым оборудованием, включая аттракционы и плавающее покрытие.
Настройка параметров, ввод исходной информации в память прибора, осуществляется с сенсорного экрана на передней панели блока управления. Информация о текущих значениях измеряемых величин выводится на 7” дюймовый цветной сенсорный дисплей.
Измерительная ячейка снабжается датчиком, который сигнализирует наличие потока в байпасной линии анализа воды. Так же установлен температурный датчик для компенсации показателя pH и управления водонагревательного оборудования плавательного бассейна и двумя держателями электродов pH, Rx.
Работой насосов дозаторов в пропорциональном режиме, контроллер осуществляет с помощью релейных выходов на каждый измеряемый параметр. Для контроля минимального уровня реагента в емкости на контроллере есть три входа подключения датчика уровня поплавкового типа. Так же контроллер пкльта снабжен настраиваемой аварийной сигнализацией. При срабатывании данной сигнализации контроллер блокирует все выходящие сигналы управления и выводит на дисплей информацию о соответствующей аварии, параллельно активирует реле которое подает электропитание на световую или звуковую сигнализацию.

В соответствии с требованиями СП 31-113-2004 данный пульт управления по своим техническим параметрам может применяться в общественных плавательных бассейнах.

В комплект входит:

• станция дозирования хим.реагентов с измерительной ячейкой Rx/Ph/temp/поток и зондами,



• блок управления системой водоподготовки,
• датчик температуры и влажности в плавательном зале,
• датчик температуры воды в чаше бассейна,
• датчик уровня Cl в канистре,
• датчик уровня РН в канистре,
• датчик уровня альгитина (флокулянта,перекиси) в канистре (опция),
• датчик потока,
• датчик уровня воды в чаше бассейна,
• датчик пожарной безопасности,
• датчик протечек,
• GSM-модуль,
• авто-промывка,
• пожарный извещатель (опция),
• присоединительный комплект,
• антенна GSM.

Меню и структура переходов:

В данном разделе представлена информация о том, как оформлены кнопки и зоны управления на сенсорном дисплее системы Control SP -1.5. Вся графическая информация дана в качестве примера

1. Символ отчета о происходящей работе;



2. поле оповещения о важной информации;
3. кнопка для управления светом;
4. показатели температуры воздуха и влажности в помещении;
5. текущие дата и время/кнопка редактирования даты и времени;
6. кнопка для управления аттракционами;
7. кнопка оповещения о уровнях реагентов в канистрах;
8. кнопка оповещения о авариях;
9. кнопка для управления режимами работы фильтровальной установки;
10. информационное поле о суммарном времени работы фильтрации;
11. информационный символ о вкл/выкл режиме ультрафиолетовой лампы;
12. информационное поле о суммарном времени работы ультрафиолетовой лампы;
13. кнопка для управления подогревом;
14. информационная кнопка о текущих значениях показателя RX;
15. информационная кнопка о текущих значениях температуры воды в бассейне;
16. информационная кнопка о текущих значениях показателя pH.

Гарантия на этот товар 1 год.
