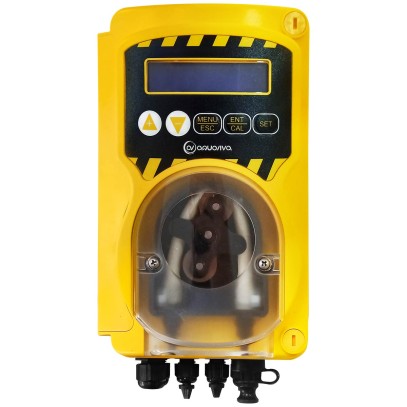

Перистальтический дозирующий насос Aquaviva SMV SmartPlus Rx 1.6 л/ч + набор Rx

Перистальтический дозирующий насос Aquaviva SMV SmartPlus Rx 1.6 л/ч + набор Rx

Артикул
25768
Количество насосов
1
Дозирует:
хлор
Измеряет:
Rx(Cl)
Для бассейна
0 — 130 м³
Производитель
Тип:
Насос дозирующий
Тип насоса
Перистальтический
Размер
185x124x110 мм
49 802 52 423
Узнать о наличии
  • Описание
  • Характеристики
  • Доставка и оплата
  • Скидки
  1. icon
    Идеальное решение для простого и быстрого ухода за водой:
    насос добавляет химию в бассейн сам!
  2. icon
    Анализ RedOx
    Автодозация дезинфектанта
    для бассейнов до 250 м³
  3. icon
    Суперпрочные трубки
    из Santoprene, стойкие к химреагентам, обеспечивают надежность и долговечность
  4. icon
    LCD-дисплей
    + дистанционное управление по кабельной сети Modbus
  5. icon
    Электрод Rx
    в комлекте
  6. icon
    Сделано в Италии

Перистальтический дозирующий насос Aquaviva SMV SmartPlus Rx 1.6 л/ч + набор Rx

Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx с цифровым управлением - это отличный вариант для дозирования химии в бассейн в автоматическом режиме. Устройство предназначено для контроля и поддержки заданного уровня Redox в бассейнах емкостью до 250 м³.

С помощью LCD-дисплея с понятным интерфейсом можно настраивать целевой уровень Redox от 400 до 850 мВ. Также у вас есть возможность управлять насосом на расстоянии благодаря кабельной сети по протоколу Modbus. Насос дозирует реагент с производительностью до 1.6 л/ч в автоматическом режиме после приема сигнала датчика Rx. Датчик Rx и калибровочный раствор Rx входят в комплект. У вас есть возможно в случае надобности переключить насос на дозацию дезинфектанта пропорционально датчику pH и выбрать нужный уровень pH от 6 до 8 мВ. Датчик pH и калибровочный раствор pH приобретаются отдельно.

Подключение дозирующего насоса к циркуляционному насосу дает возможность дозировать реагент только во время фильтрации бассейна. Для контроля исправности устройства на расстоянии можно подключить дистанционное реле сигнализации. Циркуляционный насос и реле сигнализации в комплект дозирующего насоса не входят.

Благодаря движущимся роликам с втулками из бронзы увеличивается срок службы перистальтического насоса. Корпус из полипропилена и степень пылевлагозащиты корпуса IP65 обеспечат надежность и долговечность в работе насоса.

icon icon
  1. Тип насоса:
    перистальтический
  2. Автонастройка производительности:
    в зависимости от желаемого показателя Rx
  3. Производительность:
    до 1.6 л/ч
  4. Допустимое давление в системе трубопровода бассейна:
    до 1.5 бар

Конструктивные и функциональные особенности
  1. icon
    Подключение к циркуляционному насосу:
    реагент дозируется только во время фильтрации
  2. icon
    Экран со светодиодной
    подсветкой
  3. icon
    Легкая замена трубок
icon
  1. icon
    Автодозация
    Автоматическое добавление необходимой дозы дезинфектанта в зависимости от соответствия текущего и желаемого уровня Rx
  2. icon
    Гибкая настройка
    Интуитивное меню для пропорциональной автодозации: желаемый уровень Rx, интервальная дозация и режим OFA
  3. icon
    Сверхпрочные и долговечные трубки из сантопрена
Конструктивные и функциональные особенности
  1. icon
    Подключение к циркуляционному насосу:
    реагент дозируется только во время фильтрации
  2. icon
    Экран со светодиодной подсветкой
  3. icon
    Автодозация
    Автоматическое добавление необходимой дозы дезинфектанта в зависимости от соответствия текущего и желаемого уровня Rx
  4. icon
    Гибкая настройка
    Интуитивное меню для пропорциональной автодозации: желаемый уровень Rx, интервальная дозация и режим OFA
  5. icon
    Сверхпрочные и долговечные трубки из сантопрена
  6. icon
    Легкая замена трубок
Что такое RedOx?
RedOx - это показатель, в который входит текущий уровень дезинфицирующего средства и рН в воде. Благодаря данному показателю, дознасос автоматически меняет дозировку дезинфицирующего средства. Понятие RedOx происходит от слов: Reduction - уровень загрязнения воды органическими загрязнителями и Oxidation - способность к уничтожению.

pH - отвечает за свойства и качество воды. Показатель кислотно-щелочного баланса показывает концентрацию свободных ионов водорода в воде. Нормальный рН воды - это 7.2 - 7.4. Такая вода еще называется нейтральной. В случае нарушения баланса ионов, меняется и уровень рН. При завышенном показателе, вода проявляет щелочную реакцию, а при значении ниже 7.2 - кислую.

Благодаря электроду Rx, дозирующий насос анализирует уровень Rx воды и автоматически добавляет в бассейн необходимый объем вещества до нужного уровня по введенным настройкам.

RedOx зависит от:
  1. Уровня pH в воде:

    - пониженный уровень рН повышает Redox. Кроме того, повышается риск образования коррозии на оборудовании, металлических деталях и швах. Отделка бассейна может подвергаться разрушению.

    - повышенный уровень рН снижает Redox, что допускает к образование известкового налета и неприятного запаха. Такая вода будет вызывать раздражения глаз и кожи.

  2. Уровня дезинфектанта в воде:

    - пониженный уровень дезинфектанта в воде понижает RedOx
    - повышенный уровень дезинфектанта в воде повышает RedOx


Автоматическое дозирование
Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx анализирует показатели электрода Rx. На основании этих данных насос самостоятельно дозирует нужное количество реагента в необходимой пропорции. Благодаря этому обеспечивается контроль уровня RedOx без человеческого участия.

Качество воды в бассейне не будет ухудшаться даже из-за влияния внешних факторов: солнце, осадки, купающиеся люди.

Доступные режимы работы
icon icon
1. Пропорциональный

Цикл дозирования длится 300 секунд. В каждом цикле насос изменяет время дозации пропорционально приближению к необходимому уровню Rx, опираясь на показания электрода.

2. Постоянный

Дозировка составляет 1.6 л химии в час. Продолжается до тех пор, пока показатель не дойдет до заданного уровня Rx согласно показаниям электрода.

3. Интервальный

По очереди срабатывают циклы дозации и отдыха, до тех пор, пока показатель Rx не придет в норму. Продолжительность циклов дозации и отдыха задается от 1 до 360 секунд.


Настройки экономии и безопасности
Режим OFA - останавливает дозирование и включает аварийный сигнал, если нужный показатель в воде бассейна не был достигнут за установленное время. Данный режим создан для защиты от холостого хода в случае неисправности, например, в случае лопнувшей трубки.
icon icon
LCD-дисплей
icon icon
icon
  1. Нажмите для увеличения значения параметра
  2. Удерживайте 3 секунды для сброса счетчика в режиме ожидания
icon
  1. Нажмите для уменьшения значения параметра
icon

Удерживайте 5 секунд, чтобы включить режим ожидания и отключить подсветку
Нажмите, чтобы отключить режим ожидания

icon

Удерживайте, чтобы войти в меню калибровки

icon
  1. Удерживайте 5 секунд для входа в меню
  2. Нажмите, чтобы выйти из меню с сохранением параметров
icon
  1. Нажмите для подтверждения текущей настройки и перехода к следующему пункту
icon
  1. Удерживайте 3 секунды, чтобы войти в меню выбора желаемого уровня Rx
icon

Нажмите для забора реагента в режиме ожидания


Функциональные возможности дозирующего насоса
icon icon icon icon
  1. 1 Подключение датчика уровня жидкого реагента:
    бережет от вероятных поломок насоса и продлевает срок эксплуатации: когда заканчиваются реагенты, работа насоса блокируется.
    Датчик входит в комплект устройства.
  2. 2 Подключение водосчетчика, установленного на трубу долива:
    с его помощью можно получить статистику притока свежей воды в бассейн после промывки фильтра. Водосчетчик в комплект не входит.
  3. 3 Подключение кабельной сети дистанционного управления через порт RS485 по протоколу Modbus:
    можно программировать и контролировать работу насоса в удаленном режиме благодаря панели управления, а также любых устройств на операционных системах IOS и Android.
  4. 4 Подключение температурного датчика PT100:
    позволяет проверять температуру воды на экране дознасоса. Датчик приобретается отдельно.
  5. 5 Подключение реле вспомогательного дозирующего насоса (сухой контакт, реле 250 В переменного тока, 10 А):
    разрешает подключить любой дополнительный дозирующий насос, для большей дозировки реагента на основании данных, которые передает датчик Rx. Дополнительный насос и реле в комплект не входят.
  6. 6 Подключение реле для подачи сигнала тревоги (сухой контакт, реле 250 В переменного тока, 10 А):
    с его помощью можно получать уведомления о поломках и нехватке реагента в удаленном режиме.
    Реле покупается отдельно
Кабельная сеть дистанционного управления

У вас есть возможность устанавливать связь с контроллером и управлять дозирующим насосом Aquaviva SMV SmartPlus: программировать его работу и получать сообщения об ошибках с максимально быстрой скоростью.

Дистанционное управление происходит посредством панели управления, компьютера и гаджетов на ОС IOS и Android. Протокол Modbus дает возможность встроить дозирующий насос в систему Умный Дом.


Характеристики
Тип насоса, материал узла, контактирующего с реагентами (мембрана/трубки) Перистальтический, трубки Santoprene
Тип дозирования Постоянное и пропорциональное
Тип управления Цифровое: LCD дисплей + дистанционное: с помощью кабельной сети по протоколу Modbus
Возможность регулировки частоты впрыска, впрыск/мин Нет
Возможность регулировки производительности от 0 до 100% Нет
Подключение электродов pH Да, датчик приобретается отдельно
Диапазон анализа pH от 3 до 10
Диапазон настройки желаемого уровня pH от 6 до 8
Подключение электродов Rx Да, датчик в комплекте
Диапазон анализа Rx, мВ от 200 до 999
Диапазон настройки желаемого уровня Rx, мВ от 400 до 850
Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Да, в режиме пропорционального дозирования
Функция Alarm Band - защита от передозировки при поломке электрода. можно задать показатели, при которых насос остановится Нет
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Да
Подключение датчика уровня жидкого реагента Да, датчик в комплекте
Подключение датчика протока Нет, работа от сигнала циркуляционного насоса
Подключение датчика температуры Да, датчик приобретается отдельно
Подключение выносной кнопки удаленного управления Нет
Подключение водосчетчика с импульсным входом Да, водосчетчик приобретается отдельно
Подключение к станции управления дозацией Aquaviva Да, по протоколу Modbus через порт RS485
Задержка включения Нет
Задержка калибровки Нет
Сбор статистики Да, с помощью водосчетчика
Таймер Нет
Пароль Нет
Допустимое давление в трубопроводе, бар до 1.5
Производительность, л/ч до 1.6
Диаметр штуцерных соединений
Размер трубки (внутренний/внешний) 4/6
Степень пылевлагозащиты IP65
Материал корпуса РР (ролики из PVDF с бронзовыми втулками)
Питание, В 230
Мощность, Вт 10
Вес, кг 1
Разборная схема
icon icon
  1. 1
    Крепежный кронштейн
  2. 2
    Задняя панель корпуса
  3. 3
    Электронная плата управления
  4. 4
    Лицевая панель корпуса
  5. 5
    Пластиковое покрытие экрана
  6. 6
    Клавиатура
  7. 7
    Передняя крышка
  8. 8
    Перистальтическая трубка
  9. 9
    Роликовые опоры
  10. 10
    Перистальтический корпус
  11. 11
    Перистальтический двигатель
  12. 12
    Кабель электропитания
  13. 13
    Электрический кабель для соединения дозирующего насоса с циркуляционным насосом

Основные размеры
icon icon icon icon
Комплектация
icon icon
Деталь Количество, шт
1 Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx 1.6 л/ч 1
2 Всасывающий шланг из ПВХ Crystal 4х6 5 м 1
3 Фильтр забора реагента PVC 1
4 Инжекторный обратный клапан FPM ⅜" 1
5 Датчик Rx 1
6 Полиэтиленовый напорный шланг 4х6 мм, 4 м 1
7 Хомут-держатель для закрепления держателей датчиков PSS3 на трубе 2" Ø50 мм 2
8 Переходник для инжекторного клапана 1
9 Держатель датчика PSS3 1
10 Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности 1
11 Буферный раствор 1
12 Датчик уровня жидкого реагента 1
13 Комплект фитингов 1
14 Крепление датчика уровня 1
15 Комплект шурупов и дюбелей для установки кронштейна Ø6 мм 1

Принцип работы
перистальтических насосов

Принцип работы перистальтических насосов основывается на передавливании эластичной трубки роликами, который ходят по окружности. Жидкость попадает через входящий клапан, а пережим трубки на узких местах обеспечивает одинаковое проталкивание жидкости в систему трубопровода бассейна.

В перистальтических дозирующих насосах перекачиваемые реагенты не соприкасаются с узлами насоса и его корпусом.

Благодаря этому возможна дозировка любых реагентов. Материалы не будут подвергаться износу.
Единственная деталь, контактирующая с химией – трубка, которая легко меняется по мере необходимости.

icon
Трубки из сантопрена для дозирующих насосов Aquaviva
icon
Сантопрен - это надежный материал, который сочетает в себе характеристики вулканизированного каучука и термопластов. По своим свойствам он похож на термореактивную резину EPDM. Сантопрен устойчив к старению, истиранию, передавливанию и скручиванию. Трубки из данного материала отлично подходят для дозирования любых химических веществ, таких как хлор, щелочи и кислоты.

Схема установки
icon icon icon icon
  1. 1
    Басcейн
  2. 2
    Насос Hayward K-FLO
  3. 3
    Фильтр Hayward ProSide
  4. 4
    Подключение электрода Rx
  5. 5
    Дезинфектант
  6. 6
    Подключение фильтра для забора реагента
  7. 7
    Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx
  8. 8
    Подключение обратного клапана впрыска реагента
icon
Заземление дозирующих насосов
Заземляющий электрод рекомендуется устанавливать в непосредственной близости от электродов Rx, FreeCl или ORP. Такое заземление позволяет отводить остаточные (блуждающие) токи, которые могут негативно воздействовать на работу станций дозации при замере RedOx, FreeCl и ORP. Также могут портиться металлические изделия, которые находятся в воде бассейна или каким-то образом контактируют с ней (панели, оси валов насоса и т.д.). Ознакомиться детальнее

  • Диапазон измерения RX: от 200 до 999 мВ
  • Допустимое давление в системе трубопровода: до 1.5 бар
  • Реле удаленной сигнализации
  • Материал корпуса: АБС-пластик

Тип насоса Перистальтический
Рекомендуемый объем бассейна, м³ до 130
Производительность, л/ч 1.6
Регулировка Автоматическая
Тип дозирования Пропорционально
Возможности насоса Режим работы – RX
Пропорциональный режим дозирования Да
Подключение датчика уровня Нет
Подключение датчика протока Нет
Подключение датчика температуры Нет
Подключение водосчетчика с импульсным выходом Нет
Подключение выносной кнопки удаленного управления Нет
Подключение к станции управления дозацией Aquaviva Нет
Задержка включения Нет
Задержка калибровки Нет
Сбор статистики Нет
Возможность установки пароля Нет
Материал головки насоса Полипропилен
Материал трубки Сантопрен
Количество фаз 1 (220-240В)
Потребляемая мощность, Вт 10
Степень защиты IP65
Дополнительно
  • Диапазон измерения RX: от 200 до 999 мВ
  • Допустимое давление в системе трубопровода: до 1.5 бар
  • Реле удаленной сигнализации
  • Материал корпуса: АБС-пластик
Комплектация
  • Дозирующий насос Aquaviva SMV SmartPlus
  • Хомут для крепления PSS3 к 2” трубке (d50): 2 шт
  • Донный фильтр (стояк из PP): 1 шт
  • Крепежный комплект (d6): 1 шт
  • FPM манжетный клапан (3/8” GAS): 1 шт
  • Держатель датчика PSS3 (1/2” GAS): 1 шт
  • Датчик Redox: 1 шт
  • Калибровочный раствор 475 мВ: 1 шт
  • Вода
  • ПВХ-трубка (4 м), 4х6 (ВНxНД мм): 1 шт
  • PE-трубка (5 м), 4x6 (ВДxНД мм): 1 шт
  • Переходная муфта для клапана впрыска (1/2” M-3/8” F): 1 шт
  • Инструкция
Размер 185x124x110 мм
Вес, кг 1
Производитель Aquaviva
Гарантия 24 месяца
Страна производитель Италия

После оформления Вами покупки товаров в корзине Интернет Магазина с Вами свяжется наш менеджер и уточнит вопросы по наличию товаров и способе оплаты и получения заказа. Либо Вы сами можете позвонить нам по телефону и назвать необходимый товар, либо номер заказа оформленного в корзине.

Оплата товара

  1. Оплата наличными или по карте в нашем офисе или в корзине на сайте
  2. Оплата наличными курьеру при доставке товара
  3. Безналичный расчет


Дополнительные скидки от объема покупки

  1. При разовой покупке товаров на сумму более 200000 руб. - 1%
  2. При разовой покупке товаров на сумму более 400000 руб. - 2%
  3. При разовой покупке товаров на сумму более 600000 руб. - 3%

Этот вид скидок не распространяется на чаши бассейнов и купелей из композита, полипропилена и СПА.

(Автоматически суммируются к остальным скидкам в Корзине)


Получение товара

  1. Товар можно забрать бесплатно в офисе после 100% оплаты по адресу: г. Москва, ул. Ярцевская, д.1, Пн-Пт с 9:00 до 18:00. (Кроме крупногабаритных товаров). Предварительно необходимо уточнить наличие товара на складе по телефону.
  2. Можно заказать доставку товара нашим курьером по Москве и Московской области при сумме покупке свыше 5000 рублей, возможна оплата при доставке товара.
  3. Можно заказать доставку товаров в Регионы РФ через транспортную компанию, после 100% оплаты товаров, которая работает между Вашим городом и г. Москва. Например: СДЭК, ПЭК, Деловые линии, ЖДЭ . Их сотрудник приедет к нам, по доверенности заберет товар и доставит его к Вам.


Доставка габаритных товаров по Москве и Московской области.

Доставка крупногабаритных товаров по Москве и Московской Области

1. Доставка сборных каркасных бассейнов:

  • В пределах МКАД - 1500 рублей (до 3-го транспортного кольца).
  • За пределами МКАД - 1500 рублей + 40 рублей за каждый километр.

2. Доставка пластиковых Купелей из полипропилена

  • От МКАД до 30 км - 4000 рублей.
  • От МКАД далее 30 км - 4000 рублей + 40 рублей за каждый километр.

3. Доставка готовых полипропиленовых бассейнов до 6х2,5х1,5м.

  • От МКАД до 30 км - 12000 рублей.
  • От МКАД далее 30 км - 12000 рублей + 60 рублей за каждый километр.

4. Доставка павильонов для бассейна производства IPC (Чехия):

  • От МКАД до 30 км - 15000 рублей.
  • От МКАД далее 30 км - 15000 рублей + 40 рублей за каждый километр.

5. Доставка в Московскую обл. композитных чаш купелей и бассейнов производства Франмер (со склада в Краснодарском крае):

  • Купелей - 52500 рублей.
  • Малые чаши бассейнов шириной до 2,8 м. - 88500 руб.
  • Средние чаши бассейнов Корсика, Нарвик - 95500 руб.
  • Большие чаши шириной от 3 м. - 155600 руб.
  • Бассейн Ривьера - 198500 руб.

В стоимость доставки не входит разгрузка товара и перемещение его. Уточняйте стоимость доставки товаров у менеджеров.
Подъём на этаж:
1. При наличии лифта и условии, что товар входит в лифт:

  • до 15 кг - 200 рублей,
  • от 15 до 30 кг - 500 рублей,

2. При пешем подъёме:

  • до 15 кг – 50 рублей/этаж
  • от 15 до 30 кг – 100 рублей/этаж.

Товар свыше 30 кг на этаж поднимается своими силами.

Доставка бассейнов и оборудования для бассейнов по всей России
Мы заказываем Вам доставку через транспортную компанию после 100% оплаты товара.
Стоимость ориентировочной доставки Вы можете рассчитать на сайтах компаний перейдя по ссылке:

  1. СДЭК
  2. ПЭК
  3. Деловые линии
  4. ЖДЭ


Обмен и возврат товара
В течении 14 календарных дней после покупки Вы можете вернуть нам товар и получить обратно свои деньги в нашем офисе по адресу: Москва, ул. Ярцевская д.1, т.: 8(495)940-77-59 Товар должен отвечать следующим критериям:

1. Товар не был в употреблении, были сохранены его потребительские свойства, товарный вид, упаковка, пломбы, ярлыки, а так же товарный или кассовый чек, документация к товару.

2. Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий мы, к сожалению, не сможем обменять товар, либо вернуть за него деньги. В течении 7 дней мы возвращаем Вам денежные средства после приема надлежащего товара нами обратно. При оплате наличными возврат д/с возможен сразу, при оплате картой д/с возвращаются на карту в течении 5-7 рабочих дней, все зависит от банка.

Товар, не подлежащий возврату:

1. Покрывало для бассейна, жалюзи, чаши бассейнов и купелей, павильоны, бассейны, бордюрный камень. Указанные изделия имеют индивидуально-определенные свойства и может быть использованы только покупателем, поскольку изготовлен по его заказу, в связи с чем, покупатель предупрежден о невозможности вернуть его.
2. Чашковые пакеты.
3. Запчасти для оборудования.
4. Химия для бассейнов.
