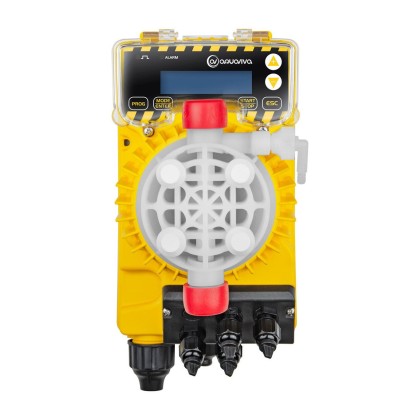

Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч

Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч

Артикул
19527
Количество насосов
1
Дозирует:
жидкость по таймеру
Для бассейна
0 — 1500 м³
Производитель
Тип:
Насос дозирующий
Тип насоса
Мембранный
84 415 88 858
Узнать о наличии
  • Описание
  • Характеристики
  • Доставка и оплата
  • Скидки
  1. Идеальное решение
для простого и быстрого ухода за водой:
    насос самостоятельно добавляет химию в бассейн
  2. Автодозация любой жидкой химии
    для бассейнов объемом до 1 500 м³
  3. Суперпрочная мембрана из PTFE,
    стойкая к химреагентам, обеспечивает надежность и долговечность
  4. Режим дозирования
    по таймеру
  5. Пропорциональная дозация от внешнего импульса дозирующей станции:
    от 4 до 20 мА или от 20 до 4 мА
  6. Пропорциональная дозация от сигнала водосчетчика:
    n впрысков на 1 сигнал или 1 впрыск на n сигналов
  7. Сделано в Италии
Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч

Мембранный дозирующий насос Aquaviva с цифровым управлением и регулируемой производительностью от 0.1 до 54 л/ч - это идеальное решение для точного дозирования химии в бассейн не требующее участия человека.

Пропорциональное дозирование осуществляется согласно сигналу водосчетчика (есть несколько доступных режимов) или согласно сигналу станции дозации Aquaviva. Cтанция управления дозацией Aquaviva и водосчетчик приобретаются отдельно.

Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в пропорциональном, так и в постоянном режиме работы. Это позволяет настроить дозацию любого реагента в нужном объеме.

Рекомендутся подключить датчик контроля уровня - он остановит работу насоса при исчерпании жидкого реагента. Датчик входит в комплект поставки с дозирующим насосом. Уровень пылевлагозащиты IP65 гарантирует надежную работу устройства.

  1. Тип насоса:
    мембранный
  2. Производительность:
    от 0.1 до 54 л/ч
    *В зависимости от давления в системе трубопровода
  3. Настройка производительности:

    от 0 до 100%
  4. Объем впрыска:

    от 1.1 до 3 см³
  5. Частота впрыска:
    от 0 до 300 в минуту
  6. Допустимое давление
в системе трубопровода:

    от 1 до 5 бар
  1. Дозирующая головка насоса
    Из химически стойкого PVDF с фитингами
  2. Цифровая панель с LCD-экраном
  3. Тефлоновая мембрана стойкая
к химическим реагентам
    Срок службы более 5 лет
  1. Автодозация
    Автоматическое добавление нужной дозы реагента по заданным условиям
  2. Гибкая настройка
    Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации
  3. Химически стойкие шариковые клапаны
    Из керамики
Ручной режим дозирования
В случае необходимости можно вручную отрегулировать максимальную производительность насоса - от 0 до 100%, то есть от 0.1 до 54 л/час.

Доза реагента отображается в следующих единицах измерения (на выбор): мл/мин, л/ч, впрыск/мин, галлон/ч. При выставленном значении - 100% производительность составляет от 20 до 54 л/ч (зависит от давления в системе водоснабжения бассейна).
Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
1. Насос изменяет дозу реагента пропорционально величине получаемого электрического сигнала от станции управления дозацией Aquaviva в диапазоне от 4 до 20 мA:
  1. Сигнал 4 мA - насос прекращает дозировать реагент.
  2. Сигнал 20 мА - насос дозирует химический реагент с максимальной производительностью.
2. Насос изменяет дозу реагента пропорционально величине получаемого электрического сигнала от станции управления дозацией Aquaviva в диапазоне от 20 до 4 мA:
  1. Сигнал 4 мА - насос дозирует химический реагент с максимальной производительностью.
  2. Сигнал 20 мА - насос прекращает дозировать реагент.
Установить объем впрыска химического состава от 0 до 100% можно с помощью меню программирования.
Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
С помощью меню программирования можно установить время подачи реагента и его необходимый объем. Также можно в настройках задать нужную концентрацию и объем порции впрыска дозируемого раствора. Насос самостоятельно рассчитает требуемую частоту дозации, которую можно отрегулировать при необходимости. Выберите тип дозации - импульс/литр или литр/импульс:
Умножение сигнала 1:n
Данная функция позволяет увеличить количество впрысков на 1 получаемый насосом импульс
Деление сигнала n:1
Данная функция позволяет уменьшить количество впрысков. Можно задать количество импульсов, необходимых для осуществления 1 впрыска реагента.
Режим "Доза"

В этом режиме насос осуществляет подачу дозы реагента при получении внешнего импульсного сигнала (например, в случае замыкания контактов). Чтобы включить режим "Доза», нужно задать время (в течение которого должен дозироваться реагент) и желаемый обьем. При получении импульсного сигнала, насос осуществит подачу химического состава. Например, можно задать, чтобы насос дозировал в течение 1 минуты 50 мл реагента.

Режим "Р. Р. М."

В этом режиме насос-дозатор может самостоятельно готовить раствор необходимой концентрации. Для этого необходимо установить соотношение импульсов водосчетчика к литру или литров к импульсу водосчетчика. Также можно установить концентрацию дозируемого реагента, требуемую концентрацию дозируемого реагента в трубопроводе или объем порции одного впрыска насоса.

Режим дозирования по таймеру

Этот режим применяется при получении сигнала от внешнего источника. В случае его получения, насос дозирует химический раствор в заданном объеме. Объем устанавливается в мл. Источником внешнего сигнала может быть разнообразное оборудование: станция контроля качества воды, система фильтрации, кнопка, и др. Режим дозирования по таймеру имеет три варианта:

1. Дозирование химического состава осуществляется при поступлении сигнала.
2. Дозирование реагента с задержкой после поступления сигнала. Время задержки можно задать в минутах или часах.
3. Дозирование реагента с заданной периодичностью после поступления внешнего сигнала. Данная функция полезна, например, при добавлении флокулянта, который рекомендуется частями дозировать в воду бассейна.


При необходимости, задержку дозации можно включить вместе с периодичным дозированием.

LCD-дисплей
  1. Светодиодные индикаторы работы насоса и сигнала тревоги
    1. Включение/выключение насоса
    2. Сброс сигнала тревоги
Используются для настройки и и перемещения по меню
  1. Вход и выход из меню программирования дозации
    1. Показывает на дисплее программируемые значения в режиме работы
    2. Увеличивает или уменьшает значение параметра при одновременном нажатии с кнопками + или -
Функциональные возможности дозирующего насоса

1 2 Подключение реле для подачи сигнала тревоги:
дает возможность в удаленном режиме контролировать наличие реагента.
Реле приобретается отдельно.

3 4 Подключение к станции управления дозацией Aquaviva:
позволяет устанавливать дозу реагента согласно входному сигналу от 4 до 20 мА.
Станция приобретается отдельно.

5 6 Подключение выносной кнопки запуска и остановки:
позволяет установить кнопку дистанционного управления дозирующим насосом в наиболее удобном месте.
Кнопка приобретается отдельно.

7 8 Подключение водосчетчика:
позволяет управлять дозировкой реагента согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.

9 10 Подключение датчика протока:
Останавливает подачу реагентов в случае отсутствия циркуляции воды (например, при поломке/остановке фильтрационного насоса).
Датчик приобретается отдельно.

11 Подключение датчика контроля уровня жидкого реагента:
кесли раствор с химическим реагентом заканчивается, индикатор на панели управления загорается красным цветом. Работа насоса останавливается, предотвращая его поломку.
Датчик поставляется в комплекте с дозирующим насосом.

Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Производительность насоса можно отрегулировать от 0.1 до 54 л/час в зависимости от давления в трубопроводе.
Как правило, давление в трубопроводе бассейна не превышает 2 бар, при необходимости можно увеличить
скорость дозирования до 40 л/час.

Характеристики
Тип насоса Мембранный
Материал мембраны PTFE
Тип дозирования Постоянное и пропорциональное
Тип управления LCD-дисплей +клавиатура
Возможность регулировки производительности, л/ч Да, можно регулировать:
• от 0 до 100 %
• впрыск/мин
• л/ч
• галлон/ч
• мл/мин
Подключение электродов pH Нет
Подключение электродов Rx Нет
Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Нет
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится Нет
Функция OFA - аврийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Нет
Подключение датчика уровня жидкого реагента Да (датчик в комплекте)
Подключение датчика протока Да, датчик приобретается отдельно
Подключение датчика температуры Нет
Подключение выносной кнопки удаленного управления Да, старт/стоп/пауза, кнопка приобретается отдельно
Подключение водосчетсчика с импульсным входом Да (водосчетчик приобретается отдельно)
Подключение к станции управления дозацией Aquaviva Да, пропорциональное дозирование в зависимости от сигнала (от 4 до 20 мА или от 20 до 4 мА)
Задержка включения Да
Задержка калибровки Нет
Сбор статистики Да
Таймер Да
Пароль Да
Допустимое давление в трубопроводе, бар до 5
Средний объем впрыска, см³ от 1.1 до 3
Производительность, л/ч от 0.1 до 54
Производительность, впрыск/м от 0 до 300
Размер соединительной трубки (внутренний/внешний), мм 8/12
Степень пылевлагозащиты IP65
Материал корпуса РР
Материал дозирующей головки насоса PVDF
Материал шаров в клапанах Керамика
Материал обратного клапана PVC
Питание, В 220
Мощность, Вт 12-22
Разборная схема
  1. 1
    Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
  2. 2
    Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
  3. 3
    Мембрана
  4. 4
    Лицевая панель с LСD-дисплеем и клавиатурой
  5. 5
    Плата управления
  6. 6
    Задняя панель корпуса
  7. 7
    Крепежный кронштейн
Габариты
Комплектация
  1. 1
    Мембранный дозирующий насос Aquaviva TPR803 Smart Plus pH/Cl 0.1-54 л/ч
  2. 2
    Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
  3. 3
    Фильтр забора реагента
  4. 4
    Инжекционный клапан впрыска
  5. 5
    Комплект фитингов
  6. 6
    Комплект винтов
  7. 7
    Уплотнительные сальники из FPM и EPDM
  8. 8
    Трубка из PE для подачи реагентов, 2 м
  9. 9
    Трубка из PVC для всасывания реагентов, 4 м
  10. 10
    Датчик уровня реагента
  11. 11
    Крепление датчика уровня
  12. 12
    Трубка для сброса излишнего давления в дозирующей головке
Общий принцип работы мембранных насосов
Соленоидные (мембранные) насосы - наиболее востребованы в сфере дозирующего оборудования. Они более компактны, чем электромоторные и поршневые модели, при этом значительно превосходят перистальтические насосы по производительности. Мембранный дозирующий насос может прокачивать необходимый объем реагента даже при повышенном давлении, благодаря этому может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает перекачиваемый раствор через рабочую головку устройства. Мембрана приводит в движение шток, работающий от соленоида (электромагнитной катушки).

Керамические клапаны шарикового типа (стойкие к химическим составам), препятствуют возврату жидкости в обратном направлении.

В мембранных насосах именно мембрана является основным узлом, контактирующим с химическим раствором.

Дозирующие насосы Aquaviva используют надежные мембраны PTFE из политетрафторэтилена, их рабочий цикл составляет не менее 5 лет.


Мембрана для дозирующих насосов Aquaviva
Мембрана - это основной элемент дозирующего насоса, который контактирует с химическими растворами. В насосах Aquaviva используются высококачественные мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал прекрасно зарекомендовал себя при работе с агрессивными химическими реагентами.

PTFE не разрушается под воздействием дезинфицирующих средств, щелочей и кислот. Срок службы тефлоновой мембраны составляет не менее 5 лет непрерывной работы. Рабочая головка - съемная. Это дает возможность легко заменить мембрану насоса, без необходимости разбирать весь насос.

Схема установки
О компании Aquaviva

Бренд Aquaviva - ведущий производитель оборудования, аксессуаров и комплектующих для бассейнов и SPA. Широкий ассортимент продукции представлен в следующих направлениях: фильтры и насосы, оборудование для обработки воды и ухода за бассейном, осушители и водопады, освещение, трубы и фитинги, комплектующие и аксессуары.

Производственные мощности компании Aquaviva расположены в странах Европы и Азии. Надежность продукции подтверждают многочисленные сертификаты качества и соответствия производственным стандартам мирового класса.

Компания Aquaviva - это многолетний опыт работы, надежная и инновационная продукция, конкурентная цена.

1.500000

Тип насоса Мембранный
Рекомендуемый объем бассейна, м³ до 1500
Производительность, л/ч от 0.1 до 54 (в зависимости от давления в системе трубопровода)
Регулировка Автоматическая, Ручная
Цифровая панель управления Да
Тип дозирования По времени, Постоянное, Пропорционально
Возможности насоса
  • Режим дозирования - Постоянный (регулируются от 0-100%, 0-300 впрысков)
  • Режим дозирования - Пропорциональный (от внешнего сигнала 4-20 mA или 20-4, 0-100%, 0-300 впрысков)
  • Режим дозирования - Деление сигнала n:1 (от внешнего импульса от водосчетчика, 0-100%, 0-300 впрысков)
  • Режим дозирования - Умножение сигнала 1:n (от внешнего импульса от водосчетчика, 0-100%, 0-300 впрысков)
  • Режим дозирования - Таймер (регулируются от 0-100%, 0-300 впрысков)
  • Режим дозирования - ППМ (соотношение л/имп. или имп./л от внешнего водосчетчика, 0-100%, 0-300 впрысков)
  • Режим дозирования - Доза 1:с (насос запоминает все импульсы за период и в заданное время дозирует расчетный обьем, 0-100%, 0-300 впрысков)
  • Настройка задержки включения. Дозирующий насос включается через заданный промежуток времени после включения фильтровальной установки
  • Статистика. Фиксирует количество запусков насоса, общее время насоса, объем перекаченного реагента
  • Возможность установки пароля
  • Подключение датчика уровня
  • Подключение датчика протока
  • Подключение водосчетчика с импульсным выходом
  • Русскоязычное меню
Постоянный режим дозирования Да
Пропорциональный режим дозирования Да
Дозирование по таймеру Да
Подключение датчика уровня Да (датчик идет в комплекте)
Подключение датчика протока Да (датчик приобретается отдельно)
Подключение датчика температуры Нет
Подключение водосчетчика с импульсным выходом Да (водосчетчик приобретается отдельно)
Подключение выносной кнопки удаленного управления Да (приобретается отдельно)
Подключение к станции управления дозацией Aquaviva Да (станция приобретается отдельно)
Задержка включения Да
Задержка калибровки Нет
Сбор статистики Да
Возможность установки пароля Да
Материал головки насоса PVDF
Материал мембраны PTFE
Средний объем впрыска, см3 от 1.11 до 3
Частота впрыска, впрыск/мин 0 до 300
Рекомендуемая высота всасывания, м 1
Максимальная высота всасывания, м 1.5
Количество фаз 1 (220-240В)
Потребляемая мощность, Вт от 12 до 22
Соединение Внутреннее 8 мм / внешнее 12 мм
Степень защиты IP65
Комплектация
  • Дозирующий насос Aquaviva TPG803
  • Трубка всасывания PVC
  • Трубка возврата PE
  • Донный фильтр
  • Инжектор впрыска
  • Инструкция
Вес, кг 1.5
Производитель Aquaviva
Гарантия 24 месяца
Страна производитель Италия

После оформления Вами покупки товаров в корзине Интернет Магазина с Вами свяжется наш менеджер и уточнит вопросы по наличию товаров и способе оплаты и получения заказа. Либо Вы сами можете позвонить нам по телефону и назвать необходимый товар, либо номер заказа оформленного в корзине.

Оплата товара

  1. Оплата наличными или по карте в нашем офисе или в корзине на сайте
  2. Оплата наличными курьеру при доставке товара
  3. Безналичный расчет


Дополнительные скидки от объема покупки

  1. При разовой покупке товаров на сумму более 200000 руб. - 1%
  2. При разовой покупке товаров на сумму более 400000 руб. - 2%
  3. При разовой покупке товаров на сумму более 600000 руб. - 3%

Этот вид скидок не распространяется на чаши бассейнов и купелей из композита, полипропилена и СПА.

(Автоматически суммируются к остальным скидкам в Корзине)


Получение товара

  1. Товар можно забрать бесплатно в офисе после 100% оплаты по адресу: г. Москва, ул. Ярцевская, д.1, Пн-Пт с 9:00 до 18:00. (Кроме крупногабаритных товаров). Предварительно необходимо уточнить наличие товара на складе по телефону.
  2. Можно заказать доставку товара нашим курьером по Москве и Московской области при сумме покупке свыше 5000 рублей, возможна оплата при доставке товара.
  3. Можно заказать доставку товаров в Регионы РФ через транспортную компанию, после 100% оплаты товаров, которая работает между Вашим городом и г. Москва. Например: СДЭК, ПЭК, Деловые линии, ЖДЭ . Их сотрудник приедет к нам, по доверенности заберет товар и доставит его к Вам.


Доставка габаритных товаров по Москве и Московской области.

Доставка крупногабаритных товаров по Москве и Московской Области

1. Доставка сборных каркасных бассейнов:

  • В пределах МКАД - 1500 рублей (до 3-го транспортного кольца).
  • За пределами МКАД - 1500 рублей + 40 рублей за каждый километр.

2. Доставка пластиковых Купелей из полипропилена

  • От МКАД до 30 км - 4000 рублей.
  • От МКАД далее 30 км - 4000 рублей + 40 рублей за каждый километр.

3. Доставка готовых полипропиленовых бассейнов до 6х2,5х1,5м.

  • От МКАД до 30 км - 12000 рублей.
  • От МКАД далее 30 км - 12000 рублей + 60 рублей за каждый километр.

4. Доставка павильонов для бассейна производства IPC (Чехия):

  • От МКАД до 30 км - 15000 рублей.
  • От МКАД далее 30 км - 15000 рублей + 40 рублей за каждый километр.

5. Доставка в Московскую обл. композитных чаш купелей и бассейнов производства Франмер (со склада в Краснодарском крае):

  • Купелей - 52500 рублей.
  • Малые чаши бассейнов шириной до 2,8 м. - 88500 руб.
  • Средние чаши бассейнов Корсика, Нарвик - 95500 руб.
  • Большие чаши шириной от 3 м. - 155600 руб.
  • Бассейн Ривьера - 198500 руб.

В стоимость доставки не входит разгрузка товара и перемещение его. Уточняйте стоимость доставки товаров у менеджеров.
Подъём на этаж:
1. При наличии лифта и условии, что товар входит в лифт:

  • до 15 кг - 200 рублей,
  • от 15 до 30 кг - 500 рублей,

2. При пешем подъёме:

  • до 15 кг – 50 рублей/этаж
  • от 15 до 30 кг – 100 рублей/этаж.

Товар свыше 30 кг на этаж поднимается своими силами.

Доставка бассейнов и оборудования для бассейнов по всей России
Мы заказываем Вам доставку через транспортную компанию после 100% оплаты товара.
Стоимость ориентировочной доставки Вы можете рассчитать на сайтах компаний перейдя по ссылке:

  1. СДЭК
  2. ПЭК
  3. Деловые линии
  4. ЖДЭ


Обмен и возврат товара
В течении 14 календарных дней после покупки Вы можете вернуть нам товар и получить обратно свои деньги в нашем офисе по адресу: Москва, ул. Ярцевская д.1, т.: 8(495)940-77-59 Товар должен отвечать следующим критериям:

1. Товар не был в употреблении, были сохранены его потребительские свойства, товарный вид, упаковка, пломбы, ярлыки, а так же товарный или кассовый чек, документация к товару.

2. Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий мы, к сожалению, не сможем обменять товар, либо вернуть за него деньги. В течении 7 дней мы возвращаем Вам денежные средства после приема надлежащего товара нами обратно. При оплате наличными возврат д/с возможен сразу, при оплате картой д/с возвращаются на карту в течении 5-7 рабочих дней, все зависит от банка.

Товар, не подлежащий возврату:

1. Покрывало для бассейна, жалюзи, чаши бассейнов и купелей, павильоны, бассейны, бордюрный камень. Указанные изделия имеют индивидуально-определенные свойства и может быть использованы только покупателем, поскольку изготовлен по его заказу, в связи с чем, покупатель предупрежден о невозможности вернуть его.
2. Чашковые пакеты.
3. Запчасти для оборудования.
4. Химия для бассейнов.
