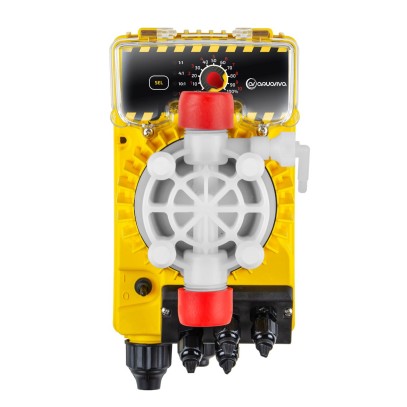

Мембранный дозирующий насос Aquaviva APG803 Universal 0.1-54 л/ч

Мембранный дозирующий насос Aquaviva APG803 Universal 0.1-54 л/ч

Осталось 4 штуки
Артикул
19523
Дозирует:
жидкость в постоянном режиме
Производитель
Тип:
Насос дозирующий
75 163 85 413
  • Описание
  • Доставка и оплата
  • Скидки
  1. Идеальное решение
для простого и быстрого ухода за водой:
    насос самостоятельно добавляет химию в бассейн
  2. Автодозация любой жидкой химии
    для бассейнов объемом до 1500 м³
  3. Надежность и долговечность
    Суперпрочная мембрана из PTFE, стойкая к химреагентам
  4. Аналоговый регулятор производительности от 0 до 100%
    простота управления
  5. Пропорциональная дозация:
    от внешнего импульса или от сигнала водосчетчика
  6. Сделано в Италии
Мембранный дозирующий насос
Aquaviva APG803 Universal 25 л/ч

Мембранный дозирующий насос Aquaviva APG800 - это отличное решение для поддержания постоянного уровня необходимых химических реагентов в воде бассейне. Аналоговое управление насоса позволяет точно регулировать подачу химических растворов от 0.1 до 54 л/ч. Дозация осуществляется в постоянном автоматическим режиме, без участия человека.

Пропорциональное дозирование управляется сигналом сигналом водосчетчика (доступны четыре возможных режима) или станцией управления дозации Aquaviva. Оба устройства - водосчетчик и Станция управления дозацией Aquaviva приобретаются отдельно.

Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в постоянном, так и в пропорциональном режиме работы. Это дает возможность установить точную дозировку нужного химического состава для бассейна.

Рекомендуем подключить датчик контроля уровня - он остановит работу насоса при исчерпании жидкого реагента. Датчик поставляется в комплекте с дозирующим насосом. Двухпозиционный переключатель значительно увеличивает дополнительные возможности насоса. Насос обладает высоким уровнем защиты - IP65. Это гарантирует его надежную и долговечную работу.

  1. Тип насоса:
    мембранный
  2. Производительность:
    от 0.1 до 54 л/ч
    *В зависимости от давления в системе трубопровода
  3. Настройка производительности:
    от 0 до 100%
  4. Средний объем впрыска:
    от 1.11 до 3 см³
  5. Частота впрыска:
    от 0 до 300 в минуту
  6. Допустимое давление
в системе трубопровода:
    от 1 до 5 бар
  1. Дозирующая головка насоса из химически стойкого PVDF с фитингами
  2. Тефлоновая мембрана стойкая
к химическим реагентам
    Срок службы более 5 лет
  3. Панель управления:
    1. Потенциометр для регулировки производительности от 0 до 100%
    2. Кнопка SET для выбора режима
    3. Светодиодные индикаторы режимов дозации
  1. Тумблер включения/выключения
  1. Гибкая настройка автодозации
    режим постоянного и пропорционального дозирования
  2. Химически стойкие шариковые клапаны из керамики
  3. Автодозация
    1. Постоянное добавление выбранной дозы реагента
    2. Пропорциональное добавление необходимой дозы по сигналу станции дозирования
    3. Пропорциональное добавление необходимой дозы по сигналу водосчетчика
Ручная настройка дозирования в постоянном режиме
Насос автоматически дозирует любой реагент по выбранному проценту от максимальной производительности: от 0 до 100%.
При 100% нагрузке производительность составляет от 20 до 54 л/ч в зависимости от давления в трубопроводе бассейна.
Для настройки производительности от 0.1 до 54 л/ч необходимо повернуть ручку потенциометра в нужное положение относительно белой шкалы.
Режим пропорционального дозирования относительно сигнала станции управления дозацией
Насос управляет дозировкой реагента, основываясь на получаемом сигнале от станции управления дозацией Aquaviva, в диапазоне от 4 до 20 мA.
  1. Сигнал 4 мA - подача реагента прекращается.
  2. Сигнал 20 мА - насос дозирует реагент с максимальной производительностью.
Объем впрыска дозируемого реагента можно отрегулировать от 0 до 100% при помощи белой шкалы потенциометра.
Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
Чтобы выбрать необходимый режим работы, нажимайте кнопку SEL до тех пор, пока соответствующий светодиод не загорится.
Умножение сигнала 1:n - от 1 до 10 впрысков на 1 сигнал
Данная функция позволяет увеличить количество впрысков на 1 получаемый насосом импульс. Это можно сделать с помощью красной шкалы потенциометра, выбрав значение от 1 до 10 впрысков на каждый полученный импульс.
Деление сигнала 1:n - от 1 до 10 впрысков на 1 сигнал
  1. Деление сигнала 1:1
    Насос делает 1 впрыск после получения 1 импульса.
  2. Деление сигнала 10:1
    Насос делает 1 впрыск после получения 10 импульсов.
  3. Деление сигнала 4:1
    Насос делает 1 впрыск после получения 4 импульсов.

С помощью белой шкалы потенциометра можно отрегулировать объем впрыска дозируемого реагента от 0 до 100%.
Простота управления
  1. Светодиодный индикатор отсутствия жидкого реагента
  2. Кнопка переключения режимов работы
  3. Красная шкала регулировки количества впрысков на 1 сигнал в режиме умножения пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
  1. Светодиодные индикаторы режимов умножения 1:(от 1 до 10) и деления (1:1, 4:1, 10:1) пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
  1. Ручка потенциометра для регулировки производительности дозации
  2. Белая шкала регулировки объема впрыска от 0 до 100%
  3. Светодиодный индикатор режима пропорционального дозирования относительно токового сигнала станции управления дозацией
    Aquaviva (от 4 до 20 мА)
Функциональные возможности дозирующего насоса

1,2 Подключение реле для подачи сигнала тревоги:
дает возможность в удаленном режиме контролировать наличие реагента. Реле приобретается отдельно.

3,4 Подключение к станции управления дозацией Aquaviva:
станция управляет работой насоса (посредством электрических сигналов от 4 до 20 мА), увеличивая или уменьшая дозу реагента. Станция приобретается отдельно.

5 Не используется.

6,7 Подключение водосчетчика:
позволяет управлять дозировкой реагента согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.

8 Блок из 6 двухпозиционных переключателей
увеличивает функциональные возможности насоса.

9 Подключение датчика контроля уровня жидкого реагента:
Подключение датчика контроля уровня жидкого реагента: когда реагенты заканчиваются, на панели управления загорается красным цветом индикатор, работа насоса останавливается. Датчик поставляется в комплекте с дозирующим насосом.

Блок двухпозиционных переключателей
Расположенный на электронной плате дозирующего насоса, блок состоит из 6 двухпозиционных переключателей. Каждый из них предусматривает
2 положения: OFF и ON:

1) Блокировка выбора режима работы насоса
OFF - кнопка SEL работает для выбора режима работы насоса.
ON - кнопка SEL работает для включения и выключения работы насоса.

2) Блокировка остановки работы насоса при отсутствии реагента
OFF - если датчик уровня подключен, при исчерпании жидкого реагента - красный светодиод загорается, а работа насоса останавливается.
ON - при тех же условиях красный светодиод загорается, но насос продолжает работать.

3) Переключение режимов работы реле сигнализации
OFF - реле сигнализации нормально - разомкнуто. Когда жидкий реагент заканчивается, реле замыкается.
ON - реле сигнализации нормально - замкнуто. Когда жидкий реагент заканчивается - реле размыкается.

4) Блокировка потенциометра в режиме дозации от сигнала водосчетчика*
OFF - возможность регулировки объема впрыска при помощи потенциометра включена.
ON - возможность регулировки объема впрыска при помощи потенциометра отключена.
*Переключатель активен только при работе насоса от внешнего импульсного сигнала водосчетчика в режимах 1:1, 4:1, 10:1 и 1:n.

5) Не используется

6) Не используется

Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Максимальную производительность насоса можно отрегулировать от 20 до 54 л/ч в зависимости от давления в трубопроводе.
Как правило, давление в трубопроводе бассейна не превышает 2 бар, поэтому при необходимости вы можете увеличить
скорость дозирования до 40 л/ч.

Характеристики
Тип насоса, материал узла, контактирующего с реагентами Мембранный, мембрана PTFE
Тип дозирования Постоянное и пропорциональное
Тип управления Аналоговое: потенциометр + кнопка настройки режимов + двухпозиционный переключатель блокировки панели управления и настройки датчика уровня + 5 светодиодных индикаторов режимов дозации + 1 индикатор отсутствия реагента
Возможность регулировки частоты впрыска, впрыск/мин Да, пропорциональная автодозация:
от сигнала станции управления дозацией Aquaviva (от 4 до 20 мA), а также от 1 до 10 впрысков на 1 сигнал водосчетчика или 1 впрыск на 1/4/10 сигналов водосчетчика"
Возможность регулировки производительности от 0 до 100% Да (от 0 до 100% потенциометром)
Подключение электродов pH Нет
Подключение электродов Rx Нет
Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Нет
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится Нет
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Нет
Подключение датчика уровня жидкого реагента Да (датчик в комплекте)
Подключение датчика протока Нет
Подключение датчика температуры Нет
Подключение выносной кнопки удаленного управления Нет
Подключение водосчетчика с импульсным входом Да (водосчетчик приобретается отдельно)
Подключение к станции управления дозацией Aquaviva Да, в пропорциональном режиме от 4 до 20 мА (станция приобретается отдельно)
Задержка включения Нет
Задержка калибровки Нет
Сбор статистики Нет
Таймер Нет
Пароль Нет
Допустимое давление в трубопроводе, бар от 1 до 5
Средний объем впрыска, см³ от 1.11 до 3
Производительность, л/ч 0.1 до 54
Производительность, впрыск/мин от 0 до 300
Размер соединительной трубки (внутренний/внешний), мм 8/12
Степень пылевлагозащиты IP65
Материал корпуса РР
Материал дозирующей головки насоса PVDF
Материал шаров в клапанах Керамика
Материал обратного клапана FPM-EPDM
Питание, В 220
Мощность, Вт 12
Разборная схема
  1. 1
    Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
  2. 2
    Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
  3. 3
    Мембрана
  4. 4
    Лицевая панель
  5. 5
    Плата управления
  6. 6
    Задняя панель корпуса
  7. 7
    Крепежный кронштейн
Габариты
Комплектация
  1. 1
    Мембранный дозирующий насос Aquaviva APG803 Universal 25 л/ч
  2. 2
    Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
  3. 3
    Фильтр забора реагента
  4. 4
    Инжекционный клапан впрыска
  5. 5
    Комплект фитингов
  6. 6
    Комплект винтов
  7. 7
    Уплотнительные сальники из FPM и EPDM
  8. 8
    Трубка из PE для подачи реагентов, 2 м
  9. 9
    Трубка из PVC для всасывания реагентов, 4 м
  10. 10
    Датчик уровня реагента
  11. 11
    Крепление датчика уровня
Общий принцип работы мембранных насосов
Соленоидные (мембранные) насосы - наиболее востребованы в сфере дозирующего оборудования. Они более компактны, чем электромоторные и поршневые модели, при этом значительно превосходят перистальтические насосы по производительности. Мембранный дозирующий насос может прокачивать необходимый объем реагента даже при повышенном давлении, благодаря этому может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает перекачиваемый раствор через рабочую головку устройства. Мембрана приводит в движение шток, работающий от соленоида (электромагнитной катушки).
Керамические клапаны шарикового типа (стойкие к химическим составам), препятствуют возврату жидкости в обратном направлении.

В мембранных насосах именно мембрана является основным узлом, контактирующим с химическим раствором.

Дозирующие насосы Aquaviva используют надежные мембраны PTFE из политетрафторэтилена, их рабочий цикл составляет не менее 5 лет.

Мембрана для дозирующих насосов Aquaviva

Мембрана - это основной элемент дозирующего насоса, который контактирует с химическими растворами. В насосах Aquaviva используются высококачественные мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал прекрасно зарекомендовал себя при работе с агрессивными химическими реагентами.

PTFE не разрушается под воздействием дезинфицирующих средств, щелочей и кислот. Срок службы тефлоновой мембраны составляет не менее 5 лет непрерывной работы. Рабочая головка - съемная. Это дает возможность легко заменить мембрану насоса, без необходимости разбирать весь насос.

Схема установки
О компании Aquaviva

Бренд Aquaviva - ведущий производитель оборудования, аксессуаров и комплектующих для бассейнов и SPA. Широкий ассортимент продукции представлен в следующих направлениях: фильтры и насосы, осушители и водопады, оборудование для обработки, дезинфекции воды и для ухода за бассейном, освещение, трубы и фитинги, аксессуары и комплектующие.

Производственные линии компании Aquaviva расположены в странах Европы и Азии. Надежность продукции подтверждают многочисленные сертификаты качества и соответствия производственным стандартам мирового класса, а также огромное количество довольных покупателей!

Компания Aquaviva - это многолетний опыт работы, конкурентная цена, надежная и инновационная продукция.

1.500000

После оформления Вами покупки товаров в корзине Интернет Магазина с Вами свяжется наш менеджер и уточнит вопросы по наличию товаров и способе оплаты и получения заказа. Либо Вы сами можете позвонить нам по телефону и назвать необходимый товар, либо номер заказа оформленного в корзине.

Оплата товара

  1. Оплата наличными или по карте в нашем офисе или в корзине на сайте
  2. Оплата наличными курьеру при доставке товара
  3. Безналичный расчет


Дополнительные скидки от объема покупки

  1. При разовой покупке товаров на сумму более 200000 руб. - 1%
  2. При разовой покупке товаров на сумму более 400000 руб. - 2%
  3. При разовой покупке товаров на сумму более 600000 руб. - 3%

Этот вид скидок не распространяется на чаши бассейнов и купелей из композита, полипропилена и СПА.

(Автоматически суммируются к остальным скидкам в Корзине)


Получение товара

  1. Товар можно забрать бесплатно в офисе после 100% оплаты по адресу: г. Москва, ул. Ярцевская, д.1, Пн-Пт с 9:00 до 18:00. (Кроме крупногабаритных товаров). Предварительно необходимо уточнить наличие товара на складе по телефону.
  2. Можно заказать доставку товара нашим курьером по Москве и Московской области при сумме покупке свыше 5000 рублей, возможна оплата при доставке товара.
  3. Можно заказать доставку товаров в Регионы РФ через транспортную компанию, после 100% оплаты товаров, которая работает между Вашим городом и г. Москва. Например: СДЭК, ПЭК, Деловые линии, ЖДЭ . Их сотрудник приедет к нам, по доверенности заберет товар и доставит его к Вам.


Доставка габаритных товаров по Москве и Московской области.

Доставка крупногабаритных товаров по Москве и Московской Области

1. Доставка сборных каркасных бассейнов:

  • В пределах МКАД - 1500 рублей (до 3-го транспортного кольца).
  • За пределами МКАД - 1500 рублей + 40 рублей за каждый километр.

2. Доставка пластиковых Купелей из полипропилена

  • От МКАД до 30 км - 4000 рублей.
  • От МКАД далее 30 км - 4000 рублей + 40 рублей за каждый километр.

3. Доставка готовых полипропиленовых бассейнов до 6х2,5х1,5м.

  • От МКАД до 30 км - 12000 рублей.
  • От МКАД далее 30 км - 12000 рублей + 60 рублей за каждый километр.

4. Доставка павильонов для бассейна производства IPC (Чехия):

  • От МКАД до 30 км - 15000 рублей.
  • От МКАД далее 30 км - 15000 рублей + 40 рублей за каждый километр.

5. Доставка в Московскую обл. композитных чаш купелей и бассейнов производства Франмер (со склада в Краснодарском крае):

  • Купелей - 52500 рублей.
  • Малые чаши бассейнов шириной до 2,8 м. - 88500 руб.
  • Средние чаши бассейнов Корсика, Нарвик - 95500 руб.
  • Большие чаши шириной от 3 м. - 155600 руб.
  • Бассейн Ривьера - 198500 руб.

В стоимость доставки не входит разгрузка товара и перемещение его. Уточняйте стоимость доставки товаров у менеджеров.
Подъём на этаж:
1. При наличии лифта и условии, что товар входит в лифт:

  • до 15 кг - 200 рублей,
  • от 15 до 30 кг - 500 рублей,

2. При пешем подъёме:

  • до 15 кг – 50 рублей/этаж
  • от 15 до 30 кг – 100 рублей/этаж.

Товар свыше 30 кг на этаж поднимается своими силами.

Доставка бассейнов и оборудования для бассейнов по всей России
Мы заказываем Вам доставку через транспортную компанию после 100% оплаты товара.
Стоимость ориентировочной доставки Вы можете рассчитать на сайтах компаний перейдя по ссылке:

  1. СДЭК
  2. ПЭК
  3. Деловые линии
  4. ЖДЭ


Обмен и возврат товара
В течении 14 календарных дней после покупки Вы можете вернуть нам товар и получить обратно свои деньги в нашем офисе по адресу: Москва, ул. Ярцевская д.1, т.: 8(495)940-77-59 Товар должен отвечать следующим критериям:

1. Товар не был в употреблении, были сохранены его потребительские свойства, товарный вид, упаковка, пломбы, ярлыки, а так же товарный или кассовый чек, документация к товару.

2. Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий мы, к сожалению, не сможем обменять товар, либо вернуть за него деньги. В течении 7 дней мы возвращаем Вам денежные средства после приема надлежащего товара нами обратно. При оплате наличными возврат д/с возможен сразу, при оплате картой д/с возвращаются на карту в течении 5-7 рабочих дней, все зависит от банка.

Товар, не подлежащий возврату:

1. Покрывало для бассейна, жалюзи, чаши бассейнов и купелей, павильоны, бассейны, бордюрный камень. Указанные изделия имеют индивидуально-определенные свойства и может быть использованы только покупателем, поскольку изготовлен по его заказу, в связи с чем, покупатель предупрежден о невозможности вернуть его.
2. Чашковые пакеты.
3. Запчасти для оборудования.
4. Химия для бассейнов.
