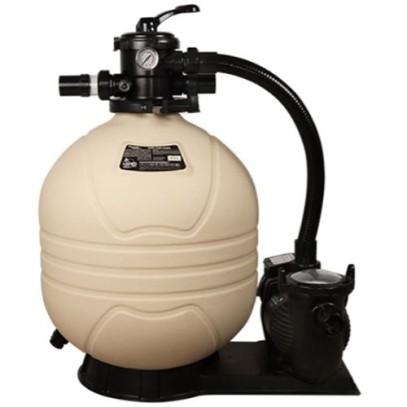

Фильтрационная установка Aquaviva FSM20 (10 м3/ч, D500)

Фильтрационная установка Aquaviva FSM20 (10 м3/ч, D500)

Осталось 4 штуки
Артикул
27322
Подключение:
Верхнее
Диаметр фильтра:
500-590мм
Для бассейна
30 — 50 м³
Производитель
Тип:
Фильтр с насосом
Размер
889х800х652 мм
90 774 95 552
  • Описание
  • Характеристики
  • Доставка и оплата
  • Скидки
  1. Высокая степень очистки
    до 50 мкм
  2. Возможность установки на открытом воздухе
  3. Легкий монтаж
    и обслуживание
  4. Гарантия на фильтр
Фильтрационная установка Aquaviva FSM20
Фильтрационная установка Aquaviva FSM – это отличный вариант для очистки воды механическим способом. Установка предназначена для бассейнов объемом до 40 м³. Фильтрационная установка состоит из насоса и песочного фильтра.


Циркулярный насос Aquaviva SPH100 с мощностью 1.1 кВт отличается тихой работой и обладает классом изоляции 155 (F), водонепроницаемостью IPX5, уровнем теплозащиты F. Автоматическая защита от высоких температур гарантирует высокую эффективность работы насоса и долги срок службы. Сетчатый префильтр объемом 2 л задерживает крупный мусор.


Фильтр Aquaviva MFV20 оснащен манометром и специальным шестиходовым клапаном. Хомут для подключения шланга вращается на 360 градусов. Для фильтрации используется кварцевый или стеклянный песок фракцией 0.5-0.8 мм. Это обеспечивает механическую очистку воды от частиц до 50 мкм. Корпус фильтра выполнен из полиэтилена высокой плотности, устойчивого к влаге, УФ-излучению, химии для бассейна и коррозии. Фильтрационная установка может размещаться на улице.

  1. 10 м³/час
    Производительность системы
  2. 500 мм
    Диаметр фильтра
  3. до 2.8 бар
    Максимальное давление
  4. 40 м³
    Рекомендуемый объем бассейна
  5. 70 кг
    Масса песочной засыпки
Конструктивные особенности фильтрационных установок
Aquaviva серии FSM
  1. Насос Aquaviva SPH100
  2. Фильтр Aquaviva MFV20
  3. Литая платформа,
    устойчивая к коррозии
  1. 6-ходовой клапан
    с манометром и индикатором мутности воды
  2. Цельный зажимной хомут,
    который вращается на 360°
  3. Легкость открытия дренажного клапана
  1. Насос Aquaviva SPH100
  2. Фильтр Aquaviva MFV20
  3. Литая платформа,
    устойчивая к коррозии
  4. 6-ходовой клапан
    с манометром и индикатором мутности воды
  5. Цельный зажимной хомут,
    который вращается на 360°
  6. Легкость открытия дренажного клапана
Функциональные особенности
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM
  1. 1 ФИЛЬТР (FILTER) - фильтрация воды.
  2. 2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
  3. 3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
  4. 4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
  5. 5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
  6. 6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Производительность
фильтрационных установок Aquaviva серии FSM
Технические характеристики
фильтрационных установок Aquaviva серии FSM
Модель FSM17 FSM20 FSM24
Производительность, м³/ч 7 10 14
Максимальное давление, бар 2.8 2.8 2.8
Площадь фильтрации, м² 0.14 0.20 0.28
Фракция песка, мм 0.5 - 0.8 0.5 - 0.8 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 40 70 125
Шестиходовой клапан и манометр Да Да Да
Индикатор мутности Да Да Да
Модель FSM20
Производительность, м³/ч 10
Максимальное давление, бар 2.8
Площадь фильтрации, м² 0.20
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 70
Шестиходовой клапан и манометр Да
Индикатор мутности Да
Модель FSM17
Производительность, м³/ч 7
Максимальное давление, бар 2.8
Площадь фильтрации, м² 0.14
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 40
Шестиходовой клапан и манометр Да
Индикатор мутности Да
Модель FSM24
Производительность, м³/ч 14
Максимальное давление, бар 2.8
Площадь фильтрации, м² 0.28
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 125
Шестиходовой клапан и манометр Да
Индикатор мутности Да
Основные размеры
фильтрационных установок Aquaviva серии FSM
Модель Фильтр Насос A, мм B, мм C, мм D, мм
FSM17-6W+SPH075 MFV17 SPH075 195 816 762.5 652
FSM20-6W+SPH100 MFV20 SPH100 225 889 800 652
FSM24-6W+SPH150 MFV24 SPH150 280 980 850 652
Модель фильтрационной установки FSM20-6W+SPH100
Фильтр MFV20
Насос SPH100
A, мм 225
B, мм 889
C, мм 800
D, мм 652
Модель фильтрационной установки FSM17-6W+SPH075
Фильтр MFV17
Насос SPH075
A, мм 195
B, мм 816
C, мм 762.5
D, мм 652
Модель фильтрационной установки FSM24-6W+SPH150
Фильтр MFV24
Насос SPH150
A, мм 280
B, мм 980
C, мм 850
D, мм 652
Разборная схема
фильтрационной установки Aquaviva FMS20
Название детали Количество, шт. Код детали
1 6-ходовой 1.5-дюймовый клапан с 3 штуцерами 1.5 дюйма и манометром (черный) 1 88281550B
2 Пластиковый манометр с уплотнительным кольцом 1 6021013
2 Разъем для манометра/стопора 1 1111048
3 Набор штуцеров 1.5 дюйма (черный) с уплотнительным кольцом 3 89280102B
4 Гайка M6 1 3021035
5 Комплект зажима 10 89012512
6 Гайка в форме звезды 1 1111101
7 Винты M6×110 мм 1 3011166
8 Уплотнительное кольцо 1 2010007
9 Бак фильтра для MFV20 1 89012502
10 Боковой узел с центральной трубкой для MFV20 1 89012508
11 Сепаратор 1 1172008
12 Дренажный клапан 1 89011601
13 Основание фильтра 16-21 дюймов для MFV17, MFV20 1 1111059
14 Гайка для крышки 1 1021143
15 Прозрачная крышка 1 1041057
16 Уплотнительное кольцо для крышки 1 2010253
17 Корзина 1 1112080
18 Муфта соединительная 1.5 дюйма 2 89023801
19 Корпус насоса 1 1021144
20 Сливная пробка с уплотнительным кольцом 2 89021307
21 Уплотнительное кольцо для диффузора 1 2010245
22 Диффузор 1 1112081
23 Винт для рабочего колеса с уплотнительным кольцом 1 89020719
24 Крыльчатка для SPH100 (50 Гц) 1 1311047
25 3/4 дюйма Механическое уплотнение 1 4015046
26 Уплотнительное кольцо для фланца 1 2010246
27 Фланец 1 1021145
28 Винт M8*35 с шайбой для двигателя 4 89020720
29 Винт M8*30 4 3011075
30 Двигатель YYD-8022E для SPH100 1 4020117
31 База 1 1112082
31 Подушка арки для базы 1 2010211
32 Подушка арки для кабельной коробки 1 2011073
33 Выключатель перегрузки PE77-8A/250VAC для SPH150 1 4015015
34 Конденсатор для насоса SB/SR10, SB15 и SC100-150 и SPH100-150 1 4016014
35 Кабельная коробка 1 89022112
36 Крышка вентилятора 1 1321031
Схема монтажа
фильтрационных установок Aquaviva серии FSM
  1. 1 Фильтрационная установка Aquaviva серии FSM
  2. 2 Дренаж в канализацию
  3. 3 Бассейн
  4. 4 Система обеззараживания Sugar Valley Aquascenic HD
  5. 5 Дозирующий насос реагента pH
  6. 6 Средство для коррекции pH
О компании Aquaviva
Aquaviva – ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов, аквапарков и спа. Многолетний опыт производственного процесса и использование новейших технологий направлены на постоянное улучшение качества и способность адаптировать продукцию под клиента. Разработчики воплотили в жизнь огромное количество проектов по водоочистке, водоподготовке, дезинфекции и фильтрации воды как для частных, так и для промышленных целей.

Высококачественные материалы, строгий контроль и автоматизация производства – гарантия надежной, долговечной и высокотехнологичной продукции Aquaviva. Инновационные технологии и активная динамика развития производственных линий позволяют быть на шаг впереди своих конкурентов.

Руководствуясь принципами честности и открытости, компания Aquaviva завоевала уважение и признание клиентов по всему миру.

  • Уникальный цельный зажим с винтовым замком для упрощения установки и обслуживания без инструментов
  • Совместимость с самовсасывающим насосом SPH, сертифицированным по стандарту водонепроницаемости IPX5 и встроенной термозащитой

Назначение фильтра Домашние бассейны
Тип фильтра Песочный
Корпус фильтра ПВХ и ABS пластик
Устойчивость к корозии и ультрафиолету Да
Макс. объем обслуживаемого бассейна, л. 40 000
Диаметр фильтра, мм 500 мм
Макс. пропускная способность, м³/час 10
Максимальное рабочее давление, Бар 2.8
Загрузка песка, кг 70
Фракция песка, мм 0.5 - 0.8
Тип подключения Верхнее
Соединение 1.5"
Дополнительно
  • Уникальный цельный зажим с винтовым замком для упрощения установки и обслуживания без инструментов
  • Совместимость с самовсасывающим насосом SPH, сертифицированным по стандарту водонепроницаемости IPX5 и встроенной термозащитой
Комплектация
  • Фильтр Aquaviva MFV20
  • Насос Aquaviva SPH100
  • Масляный манометр
  • 6-режимный многопортовый клапан
  • Инструкция
Размер 889х800х652 мм
Производитель Aquaviva
Страна производитель Китай
Гарантия 24 месяца
