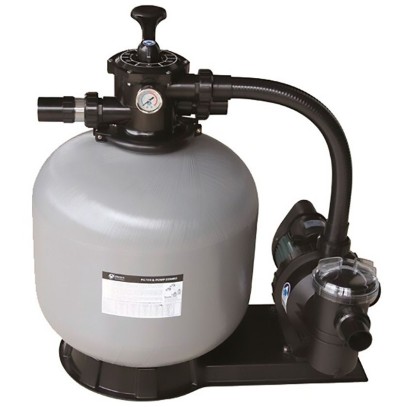

фильтрационная установка FSF 350 (4,32 м3/ч, D355)
-
простая установкабыстрый монтаж за счёт обжимного хомута с углом вращения на 360˚
-
легкость в управлениивыбор режима работы осуществляется 6-ти позиционным вентилем
-
БЫСТРЫЙ КОНТРОЛЬконтроль давления манометром высокой точности
-
ДОПОЛНИТЕЛЬНАЯ ФИЛЬТРАЦИЯнасос системы оснащен префильтром с прозрачной крышкой
-
качественные материалымотанный корпус фильтра из полимерного сплава и стекловолокна
-
надежность и долговечностьсистема не боится коррозии, воздействия химии и UV-излучения
-
тип подключенияфильтрационная установка с верхним типом подключения
Фильтрационная система Aquaviva FSF350 – оптимальное решение для механической очистки домашних бассейнов, объемом до 17 тысяч литров.
Система обеспечивает очистку воды от загрязнений механического типа тонкостью до 30 микрон.
Производительность фильтрации составляет 4.32 м3/ч (максимальное значение).
Система включает в себя установочную платформу, фильтр и насос с префильтром. Фильтр V350, с диаметром емкости 355 мм, имеет верхний тип подключения. Подсоединение к системе осуществляется через входы/выходы на 50 мм.
Для заполнения фильтровальной емкости рекомендуется применять кварцевый или стеклянный песок, с фракцией 0.5-0.8 мм. Загрузка наполнителя составляет 20 килограмм.
Циркуляция и подача воды на фильтр и обратно в бассейн обеспечивается насосом серии SS033, мощностью 0.43 кВт (0.33 л.с.).
ОСОБЕННОСТИ КОНСТРУКЦИИ
Aquaviva FSF
-
Диаметр фильтрующей емкости 355 мм
-
Масса песочной засыпки 20 кг
-
Рекомендуемый объём бассейна 17 000 л
-
Производительность фильтра 4,32 м³/час
Корпус фильтрующей бочки выполнен из полимерного сплава, укрепленного стекловолокном. Тип корпуса фильтра – мотанный.
Благодаря специальному покрытию, фильтр может размещаться под открытым небом в течение многих лет.
Максимальное давление на фильтр составляет до 2.5 Бар. Температурный диапазон обрабатываемой жидкости до +43 °С.
Обжимной хомут, который может вращаться на 360 градусов, крепится к управляющему клапану и упрощает монтаж фильтра.
Внизу емкости расположен дренажный клапан с пробкой
ПРОПУСКНАЯ СПОСОБНОСТЬ Aquaviva FSF НА ОСНОВЕ ДВИГАТЕЛЯ 220 В/50 ГЦ
тЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Aquaviva FSF
Код | Модель | Фильтр | Насос | Соединение | Песок (кг) | A (мм) | B (мм) | C (мм) | D (мм) | Производительность |
---|---|---|---|---|---|---|---|---|---|---|
88032009 | FSF350-6W | V350 | SS 033 | 1.5" / 50 мм | 20 | 160 | 680 | 555 | 355 | 4.32 м³/ч |
88032110 | FSF400-6W | V400 | SS 050 | 1.5" / 50 мм | 35 | 175 | 759 | 760 | 410 | 6.48 м³/ч |
88032211 | FSF450-6W | V450 | SS 075 | 1.5" / 50 мм | 45 | 210 | 813 | 760 | 455 | 8.10 м³/ч |
88032324 | FSF500-6W | V500 | SC 100 | 1.5" / 50 мм | 85 | 235 | 856 | 760 | 535 | 11.10 м³/ч |
88032425 | FSF650-6W | V650 | SC 150 | 1.5" / 50 мм | 145 | 300 | 961 | 760 | 635 | 15.60 м³/ч |
Код | 88032009 | 88032110 | 88032211 | 88032324 | 88032425 |
---|---|---|---|---|---|
Модель | FSF350-6W | FSF400-6W | FSF450-6W | FSF500-6W | FSF650-6W |
Фильтр | V350 | V400 | V450 | V500 | V650 |
Насос | SS 033 | SS 050 | SS 075 | SS 100 | SS 150 |
Соединение | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм |
Песок (кг) | 20 | 35 | 45 | 85 | 145 |
A (мм) | 160 | 175 | 210 | 235 | 300 |
B (мм) | 680 | 759 | 813 | 856 | 961 |
C (мм) | 555 | 760 | 760 | 760 | 760 |
D (мм) | 355 | 410 | 455 | 535 | 635 |
Производительность | 4.31 м³/ч | 6.48 м³/ч | 8.10 м³/ч | 11.10 м³/ч | 15.60 м³/ч |
РАЗБОРНАЯ СХЕМА ФИЛЬТРАЦИОННОЙ УСТАНОВКИ Aquaviva FSF
№ | Артикул | Название | Кол-во |
---|---|---|---|
1 | 88280105 | 1.5" клапан с верхним типом подключения | 1 |
2 | 89280101 | 1.5" соединительная муфта со смотровым окном | 1 |
3 | 06011029 | Маслянный манометр | 1 |
3 | 01111048 | Уплотнительное соединение | 1 |
4 | 89280102 | 1.5" соединительная муфта | 1 |
5 | 89032004 | FSF350-6W соединительный шланг | 1 |
5 | 89032103 | FSF400-6W соединительный шланг | 1 |
5 | 89032201 | FSF450-6W соединительный шланг | 1 |
5 | 89032301 | FSF500-6W соединительный шланг | 1 |
5 | 89032401 | FSF650-6W соединительный шланг | 1 |
6 | 02011104 | Уплотнительное соединение для насоса | 1 |
7 | 08030007 | FSF350-6W Насос (SS033) | 1 |
7 | 88022403 | FSF400-6W Насос (SS050) | 1 |
7 | 88022404 | FSF450-6W Насос (SS075) | 1 |
7 | 88021705 | FSF500-6W Насос (SC100) | 1 |
7 | 88021707 | FSF650-6W Насос (SC150) | 1 |
8 | 89032001 | Винты | 1 |
9 | 01181052 | Фиксаторы | 1 |
10 | 89010107 | Сливная пробка | 2 |
11 | 01111056 | FSF350-6W Подствака | 4 |
11 | 01111053 | FSF400-FSF450 Подствака | 1 |
12 | 01172007 | Сепаратор для забора очищенной воды (115mm) | 8 |
12 | 01172008 | Сепаратор для забора очищенной воды (126mm) | 8 |
13 | 89010106 | V350 Коллектор фильтра | 1 |
13 | 89010116 | V400 Коллектор фильтра | 1 |
13 | 89010105 | V450 Коллектор фильтра | 1 | 13 | 89010104 | V500 Коллектор фильтра | 1 | 13 | 89010103 | V650 Коллектор фильтра | 1 |
14 | 89010115 | V350 Корпус фильтра | 1 |
14 | 89010113 | V400 Корпус фильтра | 1 |
14 | 89010112 | V450 Корпус фильтра | 1 |
14 | 89010111 | V500 Корпус фильтра | 1 |
14 | 89010110 | V650 Корпус фильтра | 1 |
15 | 02011134 | Уплотнительное кольцо | 1 |
16 | 89010119 | M6*50 Винт с гайкой | 2 |
16 | 01271010 | Хомут | 2 |
- Простое управление благодаря шестипозиционному крану, с верхним подключением
- Простая установка благодаря предварительно собранной водопроводной системе и основанию
- Низкий уровень рабочего шума
- Мощность насоса: 0.43 кВт
Тип фильтра | Песочный |
---|---|
Корпус фильтра | Полипропилен, усиленный стекловолокном |
Устойчивость к корозии и ультрафиолету | Да |
Макс. объем обслуживаемого бассейна, л. | 17 300 |
Диаметр фильтра, мм | 355 |
Макс. пропускная способность, м³/час | 4.3 |
Максимальное рабочее давление, Бар | 250kPa/36psi/2.5bar |
Загрузка песка, кг | 20 |
Фракция песка, мм | 0.5 - 0.8 |
Тип подключения | Верхнее |
Соединение | 50 мм |
Площадь фильтра, м² | 0.09 |
Дополнительно |
|
Комплектация |
|
Размер | Диаметр: 555 мм, высота: 680 мм |
Вес, кг | 18.5 |
Производитель | Aquaviva |
Страна производитель | Китай |
Гарантия | 12 месяцев |
